РАДИОЛОКАЦИЯ РСА

Компанию представляет команда специалистов в области создания радиолокационных систем (РЛС) с синтезированной апертурой антенны (РСА), программного обеспечения, алгоритмов и обработки сигналов РСА. Результаты работы коллектива представлены ниже:

1.Космический аппарат ряда ”Кондор-Э” с РСА на борту

В декабре 2014 года в России на орбиту был выведен малый космический аппарат (КА) «Кондор-Э» с РЛС с синтезированной апертурой антенны (РСА) на борту. КА «Кондор-Э» запущен в интересах иностранного заказчика с космодрома Байконур. Пуск осуществлён ракетой-носителем «Стрела». По орбитальным элементам каталога параметры начальной орбиты КА «Кондор-Э» были следующими: наклонение – 74,75^о; высота в перигее – 501,1 км; высота в апогее – 525,8 км; период обращения – 94,66 минуты. Головным разработчиком КА является АО «ВПК «НПО машиностроения», а разработчиком РСА — АО «Концерн радиостроения  «Вега». За полтора года до этого АО «ВПК «НПО машиностроения» был запущен первый КА радиолокационного наблюдения высокого разрешения. В каталоге параметры начальной орбиты были следующими: наклонение — 74,73^о, высота в перигее — 500,9 км, высота в апогее — 523,8 км, период обращения — 94,64 минуты. Таким образом, в течение полутора лет в России были выведено на орбиту два КА с РСА на борту.

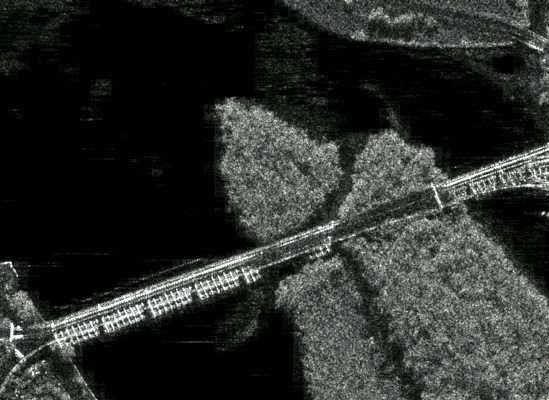

В рамках проектирования РСА для КА «Кондор-Э»  коллективом специалистов АО “Аэрокон” были созданы алгоритмы для универсальной многорежимной аппаратуры, позволяющей решать широкий круг пользовательских задач, включая мониторинг земной поверхности, обеспечение судовождения, контроль оперативной обстановки в зонах чрезвычайных ситуаций. В ходе испытаний были исследованы различные способы обработки, включая усовершенствованные процедуры формирования фазовых портретов при наблюдении земной и  водной поверхности, а также введены новые режимы работы РСА, включая интерферометрические. Примеры радиолокационных  изображений (см. рис.1,2), полученных в ходе испытаний РСА КА  «Кондор-Э», показаны ниже.

Рисунок 1 – Перл Харбор, США. Слева от РЛИ отдельных объектов показаны их фотографии

Рисунок 2 — Devis-Monthan, авиабаза, США

2. Совместный проект Италия-Россия: РСА на геосинхронной орбите, НИР совместно с ЦНИИ Машиностроения.

            В рамках совместных проектов АО “Аэрокон” с Российскими предприятиями космической отрасли по исследованию космических РЛС с синтезированной апертурой антенны, функционирующих на геосинхронных орбитах (геосинхронная РСА), специалистами предприятия был сформирован перспективный облик  и обоснованы характеристики геосинхронной РСА, обеспечивающей радиолокационное картографирование в детальном, прожекторном и маршрутном режимах, а также оценку рельефа и формирование радиолокационных изображений в режимах бистатического синтезирования апертуры антенны.

            На рис.3 показаны маршруты съёмки геосинхронной РСА и зоны обзора, включающие Рим, Москву и Северный морской путь.

Рисунок 3 – Маршрут съёмки и конфигурация зоны обзора геосинхронной РСА
